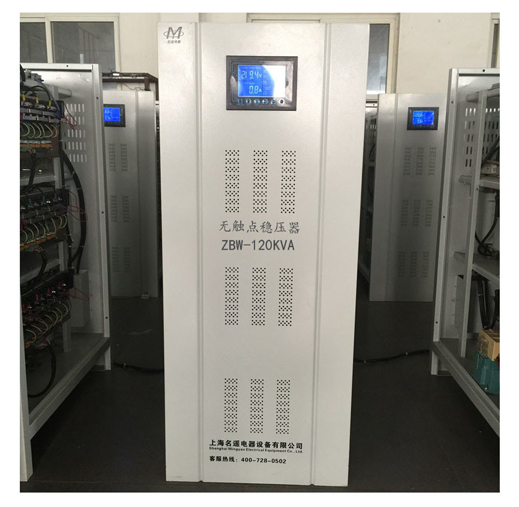

型號：ZBW-120KVA
功率：10KVA-1500KVA
輸入電壓：304V-456V（380±20%）
輸出電壓：380V±1%
| ZBW/ZDBW智能型無觸點交流電力穩壓器概述 ： | ||||||
| ZBW/ZDBW系列無觸點補償式免維護電力穩壓器系我公司自行研制開發、生產的具有水平的專利無觸點穩壓器。ZBW/ZDBW型無觸點穩壓器采用集成電路按特定順序控制若干個晶閘管電壓過零通斷，來改變補償電壓的大小與極性，是晶閘管交流開關技術與變壓器技術的完美結合。采用大功率晶閘管（可控硅）代替機械與碳刷來控制調壓，容量可做到2000KVA，補償范圍最大可達±50%，效率可達99%以上，是引領大功率電力穩壓器發展方向的先進產品，是節能型綠色環保產品，具備所有保護功能，工作十分可靠，適應性特強。實現了全無觸點調壓，具有穩定性能好，效率特高等優點，對電網無污染，能在各種惡劣的電網和復雜的負載下可靠地連續工作,使用壽命極長，能連續無故障運行10萬小時以上，實現了穩壓器長期免維護。 | ||||||
| 技術指標 ： | ||||||
| 輸入 | 穩壓范圍 | 三相304V~456V,單相176V~264V | ||||
| 輸入 | 頻率 | 47HZ~63HZ | ||||
| 輸出 | 額定電壓 | 相電壓220V，線電壓380V | ||||
| 輸出 | 中心電壓值調節范圍 | ±7% | ||||
| 輸出 | 穩壓精度 | ±（1~5）%可選擇（常規設定為±2%） | ||||
| 輸出 | 響應時間 | 快（一個電源周波20ms） | ||||
| 輸出 | 波形失真 | 不產生附加波形畸變（靜態） | ||||
| 輸出 | 效率 | ≥98% | ||||
| 輸出 | 三相不平衡度 | 三相電壓自動平衡 | ||||
| 輸出 | 延時輸出 | 先穩壓再輸出（保護設備不受沖擊） | ||||
| 保護 | 過壓 | 輸出相電壓超過10%（245V），切斷輸出或不間斷轉向旁路 | ||||
| 保護 | 欠壓 | 輸出相電壓低于10%（195V），切斷輸出或不間斷轉向旁路 | ||||
| 保護 | 缺相 | 具備（自動切斷） | ||||
| 保護 | 過載 | 電子檢測，過載3分鐘內切斷輸出 | ||||
| 保護 | 過流 | 電子檢測和斷路器雙重保護 | ||||
| 保護 | 短路 | 電子檢測和斷路器雙重保護 | ||||
| 三、性能特點 ： | ||||||
| 響應速度快 | 12位高速AD采集，每周波采集64點，單片機進行數字處理運算，電子模塊快速補償 | |||||
| 可設定多種調整方式 | 同調：當設定同調時，AD同時采集A、B、C三相電壓的真有效值進行平均計算，給出指令進行補償，可以有效提高三相電壓的不平衡度 | |||||
| 分調：當設定分調時，三相電壓各自調整，保證三相電壓都在精度范圍內，特別適合單相負載 | ||||||
| 自動判斷：微電腦自動分析應該進行同調或分調 | ||||||
| 測量技術先進 | 12位AD采集，單片機進行數字濾波及真有效值計算 | |||||
| 控制精確無誤 | 大規模可編程邏輯器件與單片機的完美配合 | |||||
| 人性化的界面 | 通過操作面板觸摸鍵可以設定各種指標（輸出電壓、穩壓精度、保護功能） | |||||
| 輸出波形無失真 | 無觸點過零開關切換，同頻、鎖相、正弦波疊加補償原理 | |||||
| 抵抗諧波干擾 | 真有效值電壓檢測 | |||||
| 負載范圍廣 | 阻性、容性、感性負載都能適應 | |||||
| 緩起動抗沖擊 | 具有先穩壓再輸出功能 | |||||
| 保護功能全 | 當出現過壓、欠壓時可在1秒內保護或者不間斷自動轉換至旁路工作，并且具有完善的缺相、過載、短路保護及故障后聲光報警功能 | |||||
| 電壓電流顯示 | 電壓、電流分別真有效值數字顯示 | |||||
| 四、工作原理 ： | ||||||
| 采用微電腦（MCU+PLD+12位高速AD）智能檢測，輸出指令控制電子模塊（IGBT或SCR）的快速切換，通過變壓器同頻、鎖相、正弦波疊加補償保持輸出電壓的穩定。響應速度快、無碳刷、無觸點、無機械、三相電壓自動平衡。 | ||||||
| 五、型號規格: | ||||||
| 型號 | 額定容量(KVA) | 輸入電壓范圍 (V) | 輸出電壓（V） | 額定輸出電流 (A) | 機柜外形尺寸 (mm) 寬X厚X高 | 重量 (kg) |
| ZBW-S10 | 10 | 三相304V~456V | 三相 380V±7% 可設置 | 15 | 500×500×1000 | 140 |
| ZBW-S20 | 20 | 30 | 500×500×1000 | 160 | ||
| ZBW-S30 | 30 | 46 | 600×600×1300 | 180 | ||
| ZBW-S50 | 50 | 76 | 600×600×1300 | 195 | ||
| ZBW-S75 | 75 | 114 | 660×660×1500 | 316 | ||
| ZBW-S100 | 100 | 152 | 660×660×1500 | 330 | ||
| ZBW-S150 | 150 | 三相304V~456V | 三相 380V±7% 可設置 | 228 | 700×700×1600 | 450 |
| ZBW-S225 | 225 | 342 | 900×800×1900 | 530 | ||
| ZBW-S320 | 320 | 486 | 1100×1000×2200 | 630 | ||
| ZBW-S400 | 400 | 608 | 1100×1000×2200 | 750 | ||
| ZBW-S500 | 500 | 760 | 1200×1000×2200 | 870 | ||
| ZBW-S600 | 600 | 912 | 1200×1000×2200 | 980 | ||
| ZBW-D3 | 3 | 單相 176V~264V | 單相 220V±7% 可設置 | 14 | 250×500×500 | 20 |
| ZBW-D5 | 5 | 23 | 250×500×500 | 28 | ||
| ZBW-D10 | 10 | 45 | 350×600×600 | 50 | ||
| ZBW-D20 | 20 | 91 | 350×600×600 | 80 | ||
| ZBW-D30 | 30 | 136 | 660×660×1400 | 100 | ||
| ZBW-D50 | 50 | 227 | 660×660×1400 | 140 | ||
| 六、適用范圍 ： | ||||||
| 各種數控加工中心、醫療設備、印刷機械設備、環境試驗設備、電子檢測設備、通訊設備等，尤其適用于電網波動幅度大、電壓瞬間突變等惡劣供電環境。 | ||||||
