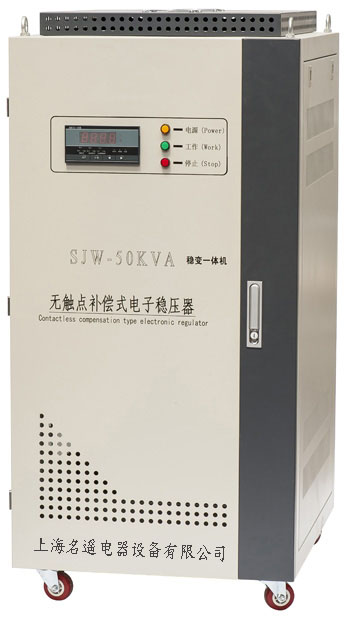

SJW無觸點穩壓器

SJW DJW系列三、單相微電腦無觸點補償式電力穩壓器是引進國際交流穩壓電源新技術并根據我國國情設計的一種新大功率交流穩壓電源。它集先進的組合繞組補償方式和無觸點開關，微機控制交流穩壓技術于一體，具有高校節能、調節快速、三相自動平衡、無機械故障和碳刷磨損，并具有延時，過、欠壓報警和保護等功能。同時該穩壓器突破性解決了系統和器件運行暫態過程對無觸點開關所生產的共態電流沖擊和過電壓所造成的損害，瞬時過載能力強，因而大大提高了系統運行的可靠性。

1. 輸出電壓范圍：三相電壓AC304V-456V, 單相電壓AC176V-264V

2. 輸出電壓：  三相電壓AC380V , 單相AC220V

3. 穩壓精度：±1％

4. 效率：＞98％

5. 負載功率因數絕對值：＞0.7

6. 響應時間：1ms  速度快

7. 用分相調節，具有自動平衡功能

8. 能承受瞬時1.5-2倍的超負載

9. 可長期連續工作

10. 無觸點、無噪聲、無機械和碳刷磨損,免維護。

11. 具有過壓、欠壓、缺相、故障診斷、信號顯示、報警和保護功能

12. 頻率：50-60Hz

13. 工作溫度:-25-+85℃(工業級)   -40-+85℃(軍I)

14．絕緣電阻：機對地絕緣電阻2MΩ

15．絕緣強度：正弦交流電壓 2000V / 1min 無閃絡和擊穿

16．輸出波形：輸出波形無畸變、無諧波增量

   （一）穩壓器安裝前應進行開箱檢查

1． 檢查箱體有無損壞，柜內電器元件是否完整無損。

2． 檢查柜內技術文件、合格證、保修卡、附件是否完整。

3． 柜內各連接緊固件必須緊固可靠，各電器連接線不允許有松脫落現象，如有請予緊固。

（二）接線（接線排在穩壓器前門下側）

1  接線前先檢查絕緣電阻，用1000V兆歐表測量各帶電點（空氣開關、接觸器、補償變壓器）對地絕緣電阻要求大于1MΩ。如達不到要求則應采取加熱干燥、通風去潮措施直至符合要求。

2． 進出線導線的選擇：一般可根據穩壓器額定輸出電流，查供電系統《低壓用戶安全技術規程》中導線安全載流表進行選擇。

3． 連接進出線：進線接至標有輸入接線的接線端子；出線接至標示輸出接線的接線端子；中性線接至標有中性線的端子；接地線接至標有 符號的就近緊固件上。注意：不能將地線當作中性線，而且中性線的線徑應與相線的線徑相同，從變壓器的中心抽頭直接引用，以避免網絡中心點偏移引起補償電路失控。

注：中性線和接地線一定要接，且不能混淆！！

定做輸入范圍為±30％-±40％的穩壓電源。
