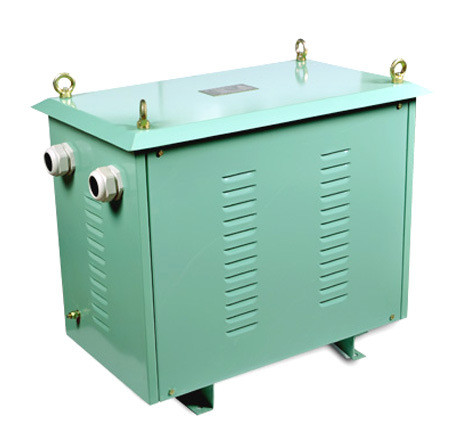

CSD船用變壓器

技術規范

1． 產品型號：CDGS、CDGD、CSGD、CSD、CSGDⅡ、CSGDⅢ、PSGD
2． 標 準：CB/T1001、GB6405、GB1094、GB/T10228、IEC92、中國船級社《剛質海船入級與建造范圍》第四篇
3． 容量范圍：0.5-1600KVA
4． 初級電壓：400V或450V
5． 次級電壓：230V或115V
6． 額定頻率：50Hz或60Hz
7． 相數：三相或單相
8． 聯結組別：（1）單相：Li0（2）三相：Yy0、Dd0、Ydll、（3）或按用戶要求 9． 絕緣等級：B或F或H（或按用戶要求）
10． 冷卻用戶：自冷（AN）或風冷（AF）
11． 防護等級：IP22或IP23、IP55（CDGS）
12． 使用條件：本產品可在符合下述環境條件的船舶、海洋平臺及其他場所用于照明、電力、通訊或電網隔離：
　　海拔高度：≤1000m
　　環境溫度：≤45℃
　　相對溫度：≤95%
　　有凝露、油霧、鹽霧和霉菌的影響。
　　有船舶正常營運時所產生的震動、沖擊、角度≤22.5°的搖擺和角度≤15°的傾斜。 若超過正常德使用條件可協商確定．

結構特點

1． 防水式（CDGS）
　　鐵芯采用優質冷軋硅鋼帶卷制而成，并經特殊工藝處理以降低空載電流和空載損耗。 線圈為B或F或H及絕緣。 鐵芯與線圈外表用環氧樹脂澆注成一體，具有嚴密的防水防潮性能。 電纜引入可通過變壓器頂部的接線盒方便的接線。

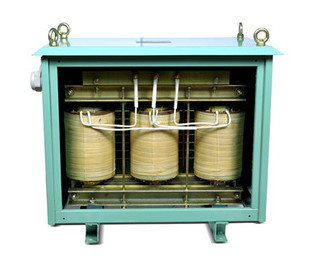

2． 防滴式（CSGD、CSD、CSGDⅡ、CSGDⅢ、PSGD）
　　鐵芯采用優質冷軋硅鋼片精心疊制而成，能牢固地固定繞組，在使用條件下振動減至最小。
　　繞組由漆包線、玻璃絲包線或復合絕緣導線繞制而成，絕緣等級為B、F或H級。
　　變壓器箱體由優質鋼板制成，結構上既充分考慮到空氣流通，又能有效地防滴及防止鼠類進入內部.
　　接線板及接線柱在變壓器箱體內部,引入電纜可方便地通過箱體左側或右側的填料函接到線板上。

3．所有船用變壓器均用真空壓力浸漆，保證所有產品良好的絕緣性能和防潮性能，卻保產品介電性能優越。

技術參數
